尼龙的允许含水量是多少？你知道取决于什么吗？

        尼龙聚合物容易受到水解的影响，这是一种化学反应，化学键在水的作用下被破坏。尼龙中断裂的键位于聚合物主链中，导致分子量降低，机械性能下降。

        每当需要干燥时，供应商都会就材料中残留的水分含量提出建议，同时仍然生产出保留所需性能的零件。很多注塑厂老板工人都搞不懂。这是因为所使用的尼龙中很大一部分是用玻璃纤维、碳纤维或矿物填料填充或增强的。脂肪族尼龙具有一系列卓越的性能；然而，当温度从室温升高到 90°C 时，未填充尼龙的机械性能会下降 75-80%。

尼龙 66 链的一小段表明材料中的化学键容易水解。在典型的商业尼龙材料中，每条链中大约有 100 个这样的敏感位置，只需破坏其中一两个就会产生问题。

        由于这些材料具有相对较高的熔点，因此如果聚合物具有适当的抗氧化稳定性，则它们可以在较宽的高温范围内使用。但机械性能下降的程度并不总是可控的。添加填料和增强材料可以缓解机械性能的下降。玻璃纤维是最常用的成分，常见添加量为 20-40%，但也有玻璃纤维含量为 60% 的等级可供选择。

        玻璃纤维的存在如何影响成功加工所需的最大水分含量的建议。对已发表的解决最大可接受水分含量问题的数据进行检查应该会提出问题，但通常不会。参考未填充尼龙 66 的数据表，指导意见是水分含量应为 0.20% 或更低。来自同一家的 50% 玻璃填充尼龙 66 的数据表引用了完全相同的值 0.20%。但存在一个问题，因为玻璃纤维不参与吸湿过程。因此，应该对可接受的水分含量进行一些调整，以按比例考虑玻璃的存在。

       如果未填充的尼龙确实无法在水分含量超过 0.20% 的情况下进行加工，那么水分含量为 0.20% 的 50% 玻璃填充尼龙中的聚合物实际上在聚合物部分中含有 0.40% 的水分。这将被认为是水分过多，并且注定会导致成型过程失败。

        另一种可能性是，50% 玻璃填充等级的 0.20% 数字是正确的，因此未填充材料可以在含水量值高达 0.40% 的情况下成型。对所有不同等级的未填充和填充材料使用相同的数字是不正确的。但带有主要树脂供应商信头的已发布文件仍然受到许多行业的高度信任，有时甚至被转化为适当加工的规范。

          水分含量高达 0.20% 代表可接受的加工条件。此外，该材料的建议熔化温度范围为285-305°，规定最佳温度为295°。基于玻璃含量的简单计算将得出这样的结论：如果 0.20% 是未填充尼龙 6/6 的正确数字，则该填充材料的适当最大值将为 0.114% (0.20% × 57%)。

        针对特定应用成型材料的加工商遵循的加工建议，将水分含量控制在 0.20%，并运行 570°F (299°C) 的熔化温度。但他们生产的零件却出现了故障。当测量颗粒和失效部件中聚合物的平均分子量时，与颗粒相比，模制部件的特性粘度下降了 20%。超过 7% 的降低被认为代表聚合物平均分子量的过度损失。这就是观察到的机械性能损失的原因，特别是抗冲击性。

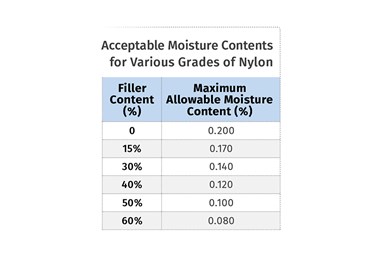

         通过这些类型的研究可以表明，对于未填充的尼龙，如果熔体温度和机筒停留时间的其他两个参数得到适当控制，则0.20%的含水量是合适的。但对于填充尼龙来说，同样的 0.20% 值是行不通的，并且可能会导致模制部件出现严重的性能缺陷。只需将未填充尼龙的可接受值 0.20% 乘以聚合物化合物的百分比即可计算出适当的水分含量
